Détails sur le produit:
Conditions de paiement et expédition:
|
| Modèle: | SL-25-100M | Puissance: | 60w 80w 100w |
|---|---|---|---|
| Vie de LED: | 50000h | LE TDC: | 3000K, 4000K, 5700K, 6500K, 2700K |
| Efficacité: | 160lm/W | Garantie: | 5 ans |
| Surligner: | Réverbères menés extérieurs 160lm/W,Réverbère solaire mené extérieur,Réverbère léger mené 5700K |
||

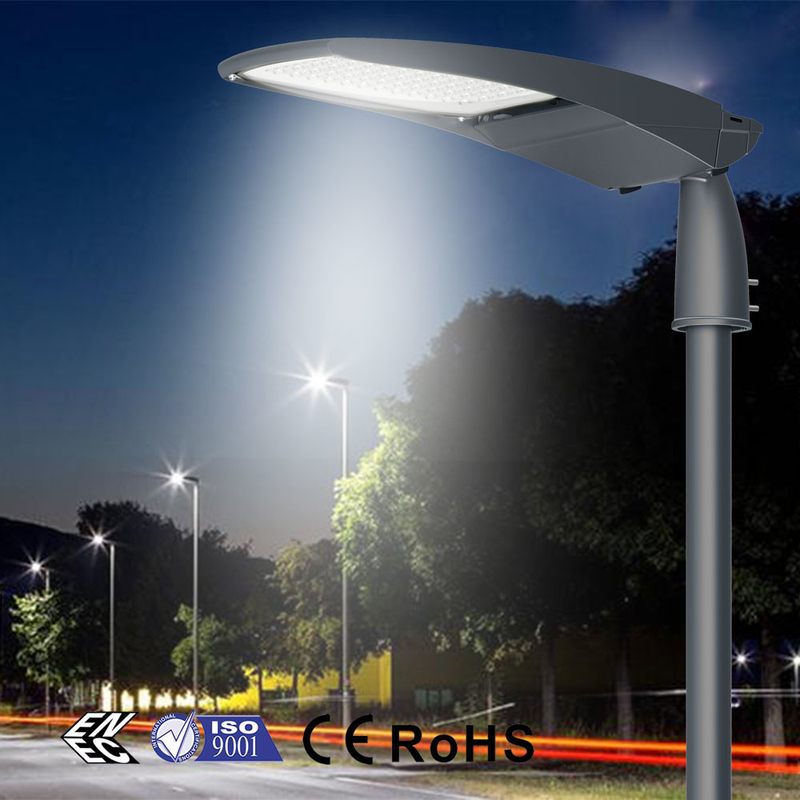

Réverbère LED YASL-25
Méthodes d'installation :
Angle horizontal et vertical disponible et réglable de 15 ° à + 15 °

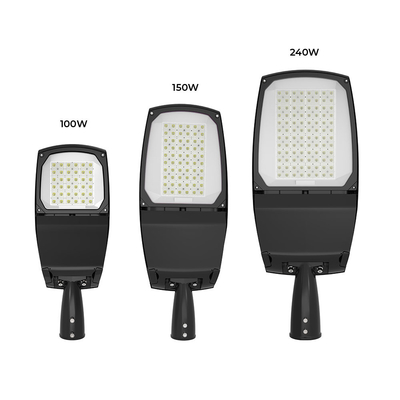

Cette série est un éclairage public haute performance disponible en trois tailles.
Le luminaire est fabriqué en aluminium moulé sous pression.
Il aura une efficacité led jusqu'à 130 lm/w et sera capable de produire.
Jusqu'à 26 000 lumens de luminaire à 4 000 K fini en gris ou noir en standard.
IP66 CE ROHS
Spécification de produit:
| Code produit | YASL-25-40M | YASL-25-100M | YASL-25-150M | YASL-25-240M | |||||||||||||||||
| Puissance d'entrée | 30W | 40W | 50W | 60W | 100W | 120W | 150W | 200W | 240W | ||||||||||||
| Diamètre du tuyau d'installation | φ45/60mm | φ45/60mm | φ45/60mm | φ45/60/76mm | |||||||||||||||||
| Flux lumineux | 3900-4500lm | 5200-6000 | 6500-7500lm | 7800-9000lm | 13000-15000lm | 15600-18000lm | 19500-22500lm | 26000-30000lm | 31200-36000lm | ||||||||||||
| Température de couleur | 2700~6500K | ||||||||||||||||||||
| Tension d'entrée | AC90~305V | ||||||||||||||||||||
| Gamme de fréquences | 50/60Hz | ||||||||||||||||||||
| Facteur de puissance | PF≥0.95 | ||||||||||||||||||||
| indice de rendu des couleurs | Ra≥70 | ||||||||||||||||||||
| Température de condition de travail | -40~50ºC | ||||||||||||||||||||
| Humidité des conditions de travail | 20 % ~ 90 % HR | ||||||||||||||||||||
| Durée de vie des DEL | 50000h | ||||||||||||||||||||
| Grade de protection | IP66 | ||||||||||||||||||||
| Niveau de protection | IK08/09/10 | ||||||||||||||||||||
| Hauteur d'installation | 3-6m | 3-6m | 4-6m | 4-8m | 6-10m | 8-12m | 8-12m | 10-14m | 10-14m | ||||||||||||
| Poids net | 2,9 kg | 2,9 kg | 2,9 kg | 3,8 kg | 3,8 kg | 5,7 kg | 5,7 kg | 7.2kgs | 7.2kgs | ||||||||||||
| Poids brut | 3,4 kg | 3,4 kg | 3,4 kg | 4.0kgs | 4.0kgs | 6.0kgs | 6.0kgs | 7,5 kg | 7,5 kg | ||||||||||||
| Taille d'emballage(mm) | 600*260*165 | 680*270*160 | 820*320*160 | 920*370*180 | |||||||||||||||||
Photométrique
| DH-T1 | DH-T3-M | DH-T4-M | DY-T3-M | GY-T2-M01 | GX-T2-M | GX-T4-L | HX-T2-S | ||||||||
| DH-T2-L | DH-T3-MA | DH-T5-M | GY-T1-M | GY-T3-M01 | GX-T3-M | HY-T2-M | HX-T2-M | ||||||||
| DH-T2-M | DH-T3-MB | DY-T2-M | GY-T2-M | GX-T2-S | GX-T4-M | HY-T3-M | HX-T3-M |
Taille du produit
| Code produit | YASL-25-40M | YASL-25-100M | YASL-25-150M | YASL-25-240M | |||||||||||||||||
| L(mm) | 555 | 645 | 790 | 890 | |||||||||||||||||
| W(mm) | 210 | 257 | 305 | 361 | |||||||||||||||||
| Hmm) | 143 | 147 | 147 | 163 | |||||||||||||||||
| S. Non | Exigence | Exigence | Norme d'essai |
| Exigences physiques | |||
| 1 | Type de logement | Alliage d'aluminium moulé sous pression robuste et robuste | ISO 3522 |
| 2 | Couverture | Verre trempé | |
| 3 | Joint | Joint en caoutchouc de silicone | |
| 4 | Plage de puissance du boîtier | 30W 40W 50W 60W 80W 100W 150W 200W 220W 240W | |
| 5 | Options de prise | Prise NEMA, cellule photoélectrique, contrôleur intelligent, capuchon de court-circuit | |
| 6 | Composants en acier inoxydable | Minimum 316L Nuance 316L | |
| sept | Protection IP | IP66 | CEI 60529 |
| 8 | Protection CI | IK08 | CEI 62262 |
| 9 | Ouverture sans outil | Accès sans outil au compartiment des engrenages | |
| dix | Essais de corrosion en atmosphères artificielles - Essais au brouillard salin | EN/ISO 9227 - Essais de corrosion en atmosphères artificielles -Essais au brouillard salin pendant 1000 heures | EN/ISO 9227 |
| 11 | Test de vibration | ANSI C136.31 - Équipement d'éclairage des chaussées et des zones - Vibration des luminaires | ANSI C136.31 |
| LED et Optique | |||
| 1 | Marque LED | Osram/CRI | |
| 2 | Type de DEL | > LED haute puissance 2 W avec base en céramique (3 V - matrice à puce unique) > 2 W | |
| 3 | Courant de commande de LED | <750mA | |
| 4 | Durée de vie des DEL | >100 000 heures @L95 | LM80 et TM21 |
| 5 | Matériel optique | PC UV | |
| 6 | Distributions d'éclairage | Type I, II, III, IV | |
| Exigences thermiques | |||
| 1 | Plage de température ambiante du produit | -40°C à 55°C | |
| 2 | Plage de température de stockage du produit | jusqu'à 85°C | |
| 3 | Température du boîtier LED (Tc) | <75°C à 50°C de température ambiante | UL1598 |
| 4 | Plage de température du boîtier du pilote | <85°C à 50°C de température ambiante | UL1598 |
| Performance | |||
| 1 | Plage de tension d'entrée | 110V 120V 220V 270 305VAC - 50/60Hz | CEI 60598-2-3 |
| 2 | Facteur de puissance | >0,90 | CEI 60598-2-3 |
| 3 | THD | <20 % | CEI 60598-2-3 |
| 4 | Protection contre les surtensions | 10KV | |
| 5 | Atténuation | 1-10V ou 1-10V+DALI | |
| 6 | Classe d'appareils | Classe I ou Classe II | CEI 60598-2-3 |
| sept | CCT | 3000K/4000K/5700K | ANSI C78.377A |
| 8 | IRC | >70Ra | ANSI C78.377A |
| 9 | Macadam | < Regroupement en 3 étapes | ANSI C78.377A |
| dix | Durée de vie du produit | >100 000 heures à L80 | TM28 |
| 11 | Efficacité lumineuse Selon LM-79 | ≥ 160lm/W (température ambiante 25°C) | LM-79 |
| 12 | Efficacité lumineuse Selon LM-82 | Pas plus de 5 % de différence par rapport au résultat LM79 | LM-82 |
| 13 | Connecteur de module LED et connecteurs de joint de fil | Homologué UL | CEI 60598-2-3 |
| 14 | Fils électriques entre le pilote et les modules LED et la prise NEMA et le pilote | Doit être approuvé UL | CEI 60598-2-3 |
